組成

(1)混合槽。由碾盤、殼體和頂益等組成的錐形容器。頂蓋上設有物料和結合劑的入料口，銀盤結構為夾套式，以供冷卻水和熱水通過。

(2)旋轉葉片。具有特殊形狀的攪拌槳葉。槳葉安裝在主軸上，在工作過程中可以變換兩種速度(60r/min和120r/min)，從而使物料得到充分的混合。

(3)傳動裝置.由電動機、膠帶輪及減速箱組成。電動機為變級調速型式。

(4)出料門.安裝在混合槽側面的出料機構，混合好的物料由此排出。開門機構由一套連桿系統組成，由氣缸直接帶動。

(5)冷卻、加熱裝置.由冷卻水格、熱水槽、冷卻和熱水循環裝盆等組成。為了保證混合時物料的溫度，調節冷卻水和熱水量應能自動控制。

高速混合機工作原理

由電動機通過膠帶輪、減速箱直接帶動主軸進行旋轉，安裝在主軸上具有特殊形狀的旋轉葉片隨之轉動，在離心力的作用下，物料沿固定混合槽的錐形壁上升，處于返轉運動狀態，形成一種旋流運動，對于不同密度的物料易于在短時間內混合均勻，混合效率比一般混合機高一倍以上。參與混合的各種原料及結合劑，由上部入料口投入，混合后的物料由混合槽的側面卸料口排出。為適應某些物料的混合要求，該設備設有保溫套，可以對物料進行冷卻、加熱和保溫。

系統特點

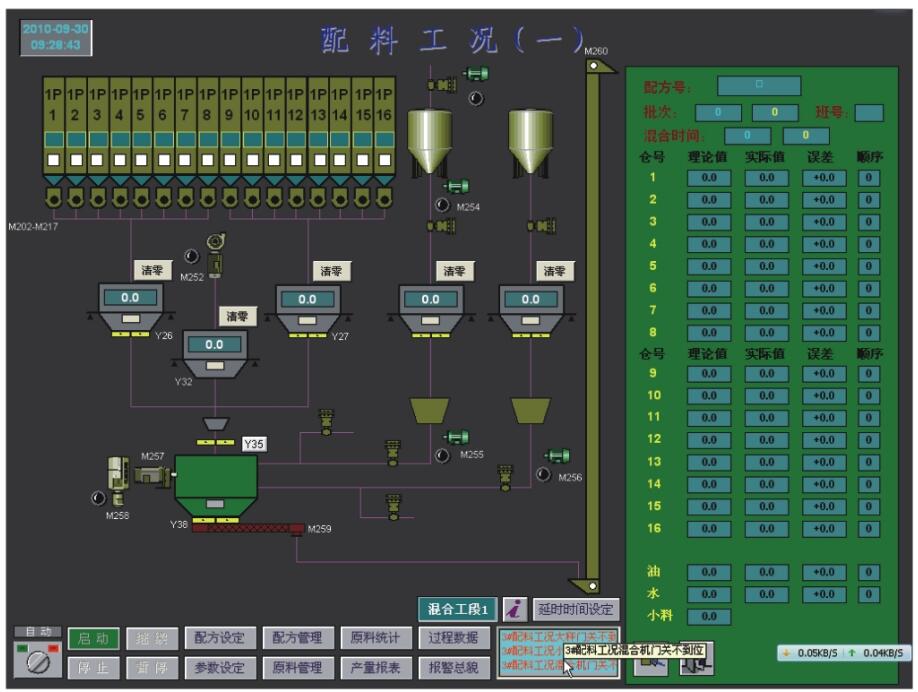

該系統可以控制數十種物料,數個計量稱重,按照事先預定好的配方進行混合配比。具有配料精度高，生產速度快等特點。

系統配置

計量秤斗(含傳感器、氣動元件)、稱重儀表、工業計算機(含1/C接口板卡)、電氣操作臺。

選配件

模擬屏幕、打印機、不間斷電源、參數穩壓器等。
